上海塑胶挤出模具案例
分流梭:分流梭又称鱼雷头，粘流态塑料经过过滤板到达分流梭，塑料流体逐渐成环形，并使塑料变薄，这样物料的受热面积加大，有利于进一步塑化。分流梭靠近过滤板的一端锥度用扩张角a来表示，硬聚氯乙稀塑料熔体粘度高，流动性差，故分流器扩张角有一定要求，a一般取60°但不超过90°，a过大时料流阻力大，造成物料停滞和分解，a过小，将增加锥形部分长度，使机头笨重，也会延长物料在模腔内停留时间，不利于料层很快变薄，对制品质量不利，分流器锥形部分长度要与扩张角一同考虑，一般L4取﹙1～1.5﹚D或﹙0.6～1.5﹚Ds﹙Ds为螺杆直径﹚分流器头部应呈圆角，圆角半径R＝0.5－2㎜,不能过大,否则会引起积料和造成分解,也有取尖角分流器与过滤板之间的空腔起着汇集料流的作用，空腔的距离不宜过小，以管材挤出不均匀，质量不稳定，距离太大则料流停滞时间太长，易发生塑料分解。
随着高分子塑料的快速发展，塑料模具与人们的生活密切相关。塑料模具一般可分为:注射成型模具，挤塑成型模具，气辅成型模具等等。大规模生产的非钣金钢件－－冷镦、模锻、金属模等。模具钣金出料－－热轧、冷轧、热卷、冷卷钣金加工－－拉深、整型、折弯，冲孔，落料有色金属－－压铸，粉末冶金塑料件－－注塑、吹塑（塑料瓶），挤塑（管件）模具其他分类:合金模具、钣金模具、塑料模具、冲压模具、铸造模具、锻造模具、挤出模具、压铸模具、汽车模具、滚丝模具等。
上海塑胶挤出模具案例
成型系统是指产生制品外形和尺寸的系统；包含分型面、胶位面、碰穿面、插穿面、枕位、侧抽芯（行位）、镶件和斜顶等结构。分型面:又称PL面，是将模具分割为动模和定模或凹模和凸模的面碰穿面与插穿面:与分型面平行的公母模贴合面叫碰穿面，与分型面不平行的公母模贴合面叫插穿面。枕位:外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕壮分型部分称为枕位。侧抽芯(行位):指的模具的行位机构，即凡是能够获得侧向抽芯或侧向分型以及复位动作来拖出产品倒扣，低陷等位置的机构。
上海塑胶挤出模具案例

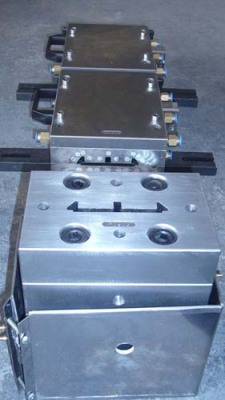

定型模及水箱的安装将定型模吊装到定型台后（注意把手靠操作面），先用目侧法调整定型模的纵向轴线与定型台相应中心线一致，再通过定型台上的T型螺钉将定型模上的底板（件1）与定型台紧固。水箱同定型台的联接与定型模一样；水箱与定型模之间用定位柱（件3）定位，并用M10X120螺栓及M10螺母通过底板相互联接。调整M10螺母，确保水箱板密封胶条与定型模相应端面吻合。按定型模结构示意图分别接上气接头、进水接头。水、气接头设置的一般原则是:靠每节定型模的前端一般为进水接头（垫片为兰），中间为气接头（垫片为黑），未端为出水接头（垫片为红）。如果机床的水接头数量不够，可考虑将中间几节定型模的进出水用水管串接。
