塑料收缩率以及影响制品 尺寸精度的各项因素，如 模具制造和装配误差、模具磨损等。此外，设计压塑模和注塑模时，还应考虑 成型机的工艺和结构参数的匹配。在塑料模具设计中已广泛应用 计算机辅助设计技术。配模是否合理，直接影响挤塑的质量和产量，因此配模是重要操作技能之一。由于塑料熔体离模后的变化，使得挤出线径并不等于模套的孔径，一方面由于牵引、冷却使制品挤包层截面收缩，外径减少；另一方面又由于离模后压力降至零，塑料弹性回复而胀大，离模后塑料层的形状尺寸的变化与物料性质、挤出温度及模具尺寸和挤出压力有关。模具的具体尺寸是由制品的规格和挤塑工艺参数决定的，选配好适当的模具，是提高产品质量、降低材料消耗的关键。
固原塑胶挤出模具安装图
抽真空挤塑时，选配模具要合适，不宜过大，若大，缘层或护套层容易产生耳朵、起棱、松套现象。安装模具时要调整好模芯与模套间的距离，堵塞，造成设备事故。模芯的安装:模芯是安装在模芯支撑器上的，目前模芯与支撑器有两种结合方法。一种是靠螺纹连接，即将模芯支撑器卡在台钳上，将选配好的模芯拧紧在支撑器上，然后再将模芯支撑器装在机头上模具的调整:调整模具的原则是，面对机头，先松后紧，拧紧螺钉的方向为左上、右下、左下、右上；经常检查对模螺钉是否松动和损坏，如有损坏应立即更换；注意拧螺钉时谨防碰着加热片电插头，以免触电或碰坏插头，为防触电，调整模具时，可先关掉模口段加热电源；调模时，模套的压盖不要压的太紧，等调整好后再把压盖压紧，压盖进胶，造成塑料层偏芯或焦烧。

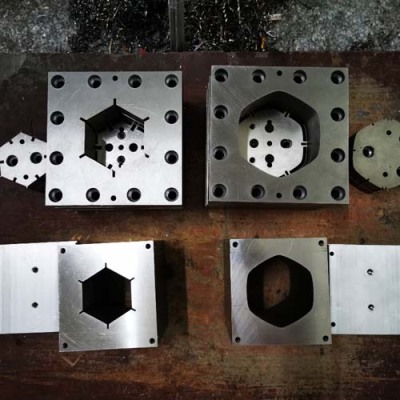

塑料挤出模具系生产具有连续形状的塑料型材制品的模具 ，也叫挤塑模具、挤出成型机头或模头。
挤压式模具的模芯没有管状承径部分，模芯缩在模套承径后面。熔融的塑料（以下简称料流）是靠压力通过模套实现最后定型的，挤出的塑料层结构紧密，外表平整。
固原塑胶挤出模具安装图
螺杆的压缩比A:指螺杆的加料段个螺槽容积与均化段一个螺槽的容积之比，它表示塑料通过螺杆全过程，被压缩的程度，A大，塑料受到挤压作用愈大，排除物料中空气能力越强一般A在2-5﹙硬聚氯乙稀:3-4﹚。螺槽深度H:影响塑化及挤出效率，H小时，对塑料可产生较高剪切速率，有利于传热塑化，但挤出生产效率低，因此，热敏性塑料用深槽﹙如PVC﹚,而熔体粘度和热稳定高的塑料﹙如PA﹚用浅槽。加料段的螺槽深H1是个定值，一般H1﹥0.1Ds压缩段H2是个变值，均化段H3是个定值H3＝0.02－0.06Ds。
