荥阳PVC型材采购企业

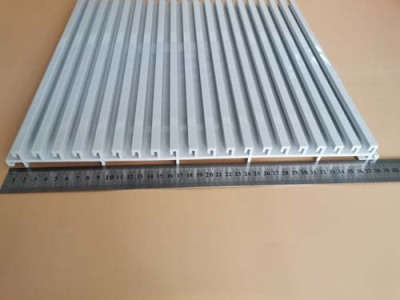

在PVC异型材挤出生产中有两个制约因素:一是设定和冷却速度，二是产品精度。这两个约束都与冷却设置设备有关。型材常用的定型装置有真空定型装置、波纹板滑动定型装置和弯曲型材滑动定型装置。履带式拖拉机一般用于塑料型材，即用于管道生产的牵引装置。根据牵引轮廓线的轮廓线对履带上的橡胶块形状进行加工，可获得较好的牵引效果。
PVC型材不能降解，一些一次性PVC型材在使用后就会被扔掉，造成了白色的污染。因此，虽然PVC型材为我们提供了方便，但我们也不能让自己居住的环境受到污染。
荥阳PVC型材采购企业
牵引过程由挤出机辅机之一的牵引装置来完成。牵引速度要与挤出速度相适应，一般是牵引速度大于挤出速度，以消除塑件尺寸的变化，同时对塑件进行适当的拉伸以提高质量。不同塑件的牵引速度不同。通常单丝的牵引速度可以快些，其原因是牵引速度大，塑件的厚度和直径减小，纵向抗断裂强度增高，扯断伸长率降低。挤出硬质塑件的牵引速度则不能大，通常需将牵引速度规定在一定范围内，并且要十分均匀，不然就会影响其尺寸均匀性和力学性能。
荥阳PVC型材采购企业
硬质制品是挤出制品加工中的析出问题在使用铅盐复合稳定剂时也有发生，但是使用钙锌等稳定剂后问题暴露更多，原因更加复杂，解决起来更加困难。使用铅盐复合稳定剂和钙锌稳定剂进行挤出时发生的析出问题主要出现在口模和定型套上。口模上有两种情况:一种是出现在口模上的白或者黄蜡（油）状物,原因比较明显，就是与PVC相容较差的低熔点润滑剂过多而游离到制品表面，在出口模时脱离制品到口模上形成白或黄褐蜡（油）状物。另外一种是口模上的越长越长的“小胡子”，这个原因比较复杂,笔者认为是因后期润滑欠缺导致的物料熔体强度不足，后期脱模效果不够。定型套的析出是钙锌稳定剂使用后比较容易产生的析出，原因比较复杂或者大家还没有摸透，彻底解决也比较困难。可否尽量用高熔点的外润滑，并在满足加工要求的前提下尽量少用润滑剂（包括内外润滑），同时注重熔体强度和脱模。
