登封PVC型材来料加工
挤出模具就是安装在挤出机的前端，让挤出的塑料成型的一种模具。挤出模具就是一个带有通孔的金属板，孔的形状和塑料型材的形状一样（尺寸是有一点区别的，因为塑料成型后要收缩），生产出来的塑料型材就是一条很长的长条，再切断成需要的长度我们的日常生活和生产中会用到各种各样的产品，它们的形状和结构各异，有的结构复杂，有结构简单，这些千姿百态的产品的制造和生产都离不开模具。产品或产品的一部分都会有特定的形状，而这些产品或产品的部件的形状都是需要模具来塑造的，因此，模具是制造业生产和加工过程中必不可少的设备之一。模具的种类有很多，用途也各不相同，模具自身的形状直接关系到产品的外形。下面就给大家介绍一下PVC模具。

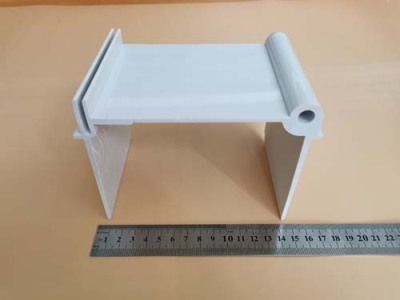

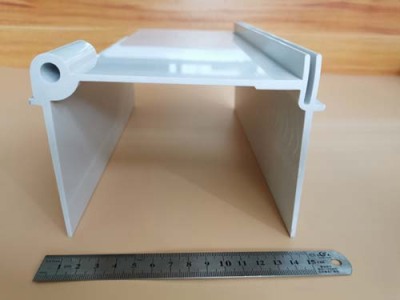

PVC型材是由PVC树脂添加各种功能助剂后,经过高温挤出成型的工业和生活用PVC产品。
按性能可分为硬质和软质两种。硬质PVC型材多用于建筑方面，如制作PVC门窗，PVC地板，PVC管材等；软质PVC型材用于PVC软管,输电电缆等。
登封PVC型材来料加工
另外，在生产中可与上述所示流程不同，即采取粉料直接挤出管材而不进行造粒，但应注意两点:其一，粉料直接挤出成型好采用双螺杆挤出机，因粉料与粒料相比，少了一次混合剪切塑化工序，故采用双螺杆挤出机可加强剪切塑化，达到预期效果；其二，因粒料比粉料密实，受热及热的传导不良，故粉料的加工温度可比相应粒料的加工温度低10℃左右为宜。挤出工艺控制:在生产过程中，由于PVC是热敏性材料，即使加入热稳定剂也只能是提高分解温度，延长稳定时间而不可能不出现分解，这就要求PVC的成型加工温度应严格控制。是RPVC，因其加工温度与分解温度很接近，往往因为温度控制不当造成分解现象。因此，挤出温度应根据配方、挤出机特性、机头结构、螺杆转速、测温点位置、测温仪器的误差及测温点深度等因素确定。
登封PVC型材来料加工
温度控制 温度是影响塑化质量和产品质量的重要因素。温度过低，塑化不良，管材外观和力学性能较差，经分流器支架后，熔接痕明显或熔接处强度低。由于PVC热稳定性较差，温度过高会发生分解，产生变、焦烧，使操作无法进行。具体温度应根据原料配方，挤出机及机头结构，螺杆转速的操作等综合条件加以确定。螺杆冷却 由于RPVC熔体黏度大，流动性差，为螺杆因摩擦热过大而升温，引起螺杆黏料分解或使管材内壁毛糙，降低螺杆温度，这样可使物料塑化好，管内表面光亮，提高管材内外质量。螺杆温度一般控制在80~100℃之间，若温度过低反压力增加，产量下降，甚至会发生物料挤不出来而损坏螺杆轴承的事故。因此，螺杆冷却应控制出水温度不低于70~80℃。冷却方法是在螺杆内部用通铜管的方法进行水冷却。
