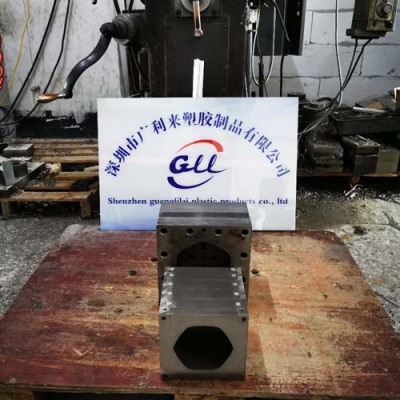

焦作塑胶挤出模具样品
挤管式模具主要用于光缆外护层的挤制，配模的依据主要是挤出塑料的拉伸比DDR和拉伸平衡比DRB。DD:内外模内经；DT: 内模外经；dc :缆芯外经；db:光缆护套外径拉伸比（K）=(DD2-DT2)/(db2-dc2)拉伸平衡比（S）=(DD/db)/(DT/dc)拉伸比K的选取:不同塑料一般不一样，拉伸比一般根据塑料熔融状态下的粘度、流动性及用途的不同，拉伸比也不同。选的过大或过小都会严重影响挤塑质量，过大可能导致脱胶，而过小挤制表面不光。
焦作塑胶挤出模具样品
浇注系统是指从注塑机唧嘴开始到型腔为止的塑胶流动通道，主要由主流道、分流道、浇口和冷料穴组成。常见浇口类型有直接浇口﹑侧浇口﹑潜伏式浇口﹑点浇口等多种。设计时应根据产品的不同要求选择合适的浇口类型.尤其当制品外观有要求时，要慎重选择。根据浇注系统型制的不同可将模具分为三类大水口模具:流道及浇口在分模线上，与产品在开模时一起脱模，设计简单，容易加工，成本较低，所以较多人采用大水口系统作业。
塑料挤出模具系生产具有连续形状的塑料型材制品的模具 ，也叫挤塑模具、挤出成型机头或模头。
挤压式模具的模芯没有管状承径部分，模芯缩在模套承径后面。熔融的塑料（以下简称料流）是靠压力通过模套实现最后定型的，挤出的塑料层结构紧密，外表平整。
焦作塑胶挤出模具样品
举例说明模具的选配:生产光缆外护套，其型号为GYTS-24芯，规格为1.85mm×5 ，加强件直径1.45mm。该光缆成缆后直径为9.1mm，护套标称厚度为1.8mm，取模芯嘴壁厚为0.8mm。 模芯孔径 D1＝d＋e1 ＝5.15+2≈7.0mm 模套孔径 D2＝D1＋2δ＋2△＋e2＝8.0＋2×0.8＋2×1.8＋1≈14.0mm选配模具的经验8mm以下缆芯的配模，要用缆芯试验模芯，以缆芯通过模芯为宜。不要过大，否则将产生倒胶现象。
