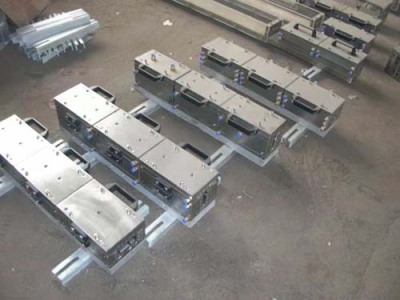

定型模及水箱的安装将定型模吊装到定型台后(注意把手靠操作面),先用目侧法调整定型模的纵向轴线与定型台相应中心线一致,再通过定型台上的T型螺钉将定型模上的底板(件1)与定型台紧固。水箱同定型台的联接与定型模一样;水箱与定型模之间用定位柱(件3)定位,并用M10X120螺栓及M10螺母通过底板相互联接。调整M10螺母,确保水箱板密封胶条与定型模相应端面吻合。按定型模结构示意图分别接上气接头、进水接头。水、气接头设置的一般原则是:靠每节定型模的前端一般为进水接头(垫片为兰),中间为气接头(垫片为黑),未端为出水接头(垫片为红)。如果机床的水接头数量不够,可考虑将中间几节定型模的进出水用水管串接。
阻燃塑料模具是挤压制造的关键组成部分。阻燃塑料模具的技术状况立即影响挤压制造的可靠性、挤压产品的质量、挤压生产率和模具本身的使用寿命。因此,阻燃塑料模具的设计似乎尤为关键。
廊坊塑胶挤出模具免费设计
钣金出料——热轧、冷轧、热卷、冷卷钣金加工——拉深、涨型、折弯,冲孔,落料有金属——压铸,粉末冶金塑料件——注塑、吹塑(塑料瓶),挤塑(管件)模具其他分类:合金模具、钣金模具、塑料模具、冲压模具、铸造模具、挤出模具、压铸模具、其他模具。检测后确认合格的模头,先装上件12,如有过渡套(件15),则需配上过渡套,通过螺栓将件12与件14连接;在两者紧固之前,用水平仪校整模头的纵向及横向的水平度(注意在校水平时忌用铁器等重击模头型板外侧,以免定位系统损伤而导致定位精度下降)。螺钉紧固应按顺序逐步进行,紧固力均匀合理。
廊坊塑胶挤出模具免费设计
螺杆的压缩比A:指螺杆的加料段个螺槽容积与均化段一个螺槽的容积之比,它表示塑料通过螺杆全过程,被压缩的程度,A大,塑料受到挤压作用愈大,排除物料中空气能力越强一般A在2-5﹙硬聚氯乙稀:3-4﹚。螺槽深度H:影响塑化及挤出效率,H小时,对塑料可产生较高剪切速率,有利于传热塑化,但挤出生产效率低,因此,热敏性塑料用深槽﹙如PVC﹚,而熔体粘度和热稳定高的塑料﹙如PA﹚用浅槽。加料段的螺槽深H1是个定值,一般H1﹥0.1Ds压缩段H2是个变值,均化段H3是个定值H3=0.02-0.06Ds。
