口模与芯棒的平直部分是管材的成型部分，口模是成型管材的外表面，芯棒是成型管材的内表面，口模平直部分长度很重要，因为机头的压力主要是由压缩比与口模或芯棒的平直段长度来决定的，增加平直部分的长度，增大料流阻力，使管材致密，又可使料流稳定均匀挤出，消除螺杆旋转给料流造成的旋转运动，但如果平直段过长，则阻力增大，挤出来的管材表面粗糙，口模平直段长度L2的确定与机头压缩比的大小，制品的壁厚，直径大小等方面有关，压缩比大，平直段应短些，压缩比小，平直段应长些。
阻燃塑料模具是挤压制造的关键组成部分。阻燃塑料模具的技术状况立即影响挤压制造的可靠性、挤压产品的质量、挤压生产率和模具本身的使用寿命。因此，阻燃塑料模具的设计似乎尤为关键。

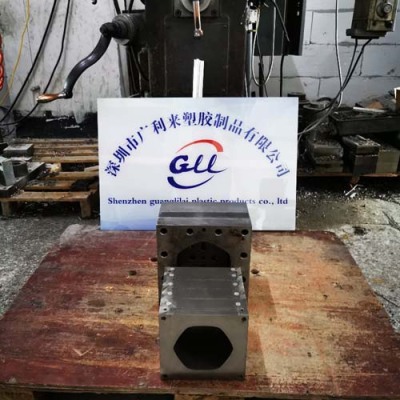

韶关塑胶挤出模具安装图
选配模具要以工艺规定的标称厚度为准，模芯选配要按缆芯的大直径加放大值；模套按模芯直径加塑料层标称厚度加放大值。配模的经验公式上边介绍的是模具设计理论，在实际生产过程中，不一定适用，因此一般按照以下经验公式进行现场配模。模芯 D1 ＝d＋e1模套 D2 ＝D1＋2δ＋2△＋e2式中:D1――模芯出线口内径；D2――模套出线口内径；d――生产前半制品大直径；δ――模芯嘴壁厚；△――工艺规定的产品塑料层厚度。e1――生产外护套电缆用模芯的放大值，对于铠装电缆为2～6mm，非铠装为2～4mm，导体为1.5～3mm。e2――生产外护套电缆用模套的放大值，一般选取1～3倍的缘厚度。

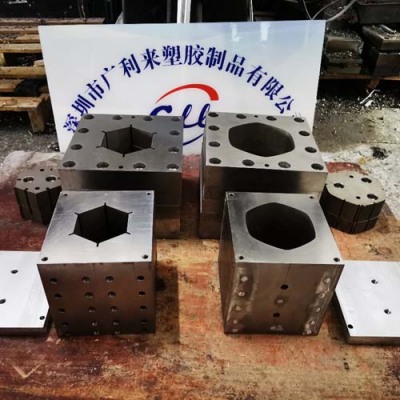

韶关塑胶挤出模具安装图
举例说明模具的选配:生产光缆外护套，其型号为GYTS-24芯，规格为1.85mm×5 ，加强件直径1.45mm。该光缆成缆后直径为9.1mm，护套标称厚度为1.8mm，取模芯嘴壁厚为0.8mm。 模芯孔径 D1＝d＋e1 ＝5.15+2≈7.0mm 模套孔径 D2＝D1＋2δ＋2△＋e2＝8.0＋2×0.8＋2×1.8＋1≈14.0mm选配模具的经验8mm以下缆芯的配模，要用缆芯试验模芯，以缆芯通过模芯为宜。不要过大，否则将产生倒胶现象。
