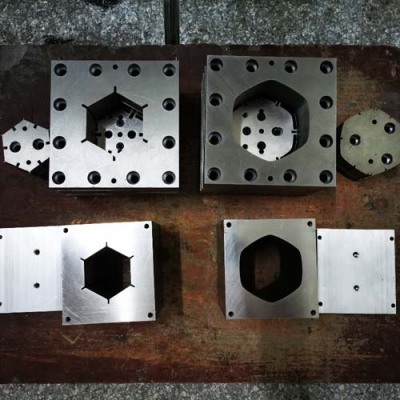

荆州塑胶挤出模具安装图
举例说明模具的选配:生产光缆外护套，其型号为GYTS-24芯，规格为1.85mm×5 ，加强件直径1.45mm。该光缆成缆后直径为9.1mm，护套标称厚度为1.8mm，取模芯嘴壁厚为0.8mm。 模芯孔径 D1＝d＋e1 ＝5.15+2≈7.0mm 模套孔径 D2＝D1＋2δ＋2△＋e2＝8.0＋2×0.8＋2×1.8＋1≈14.0mm选配模具的经验8mm以下缆芯的配模，要用缆芯试验模芯，以缆芯通过模芯为宜。不要过大，否则将产生倒胶现象。

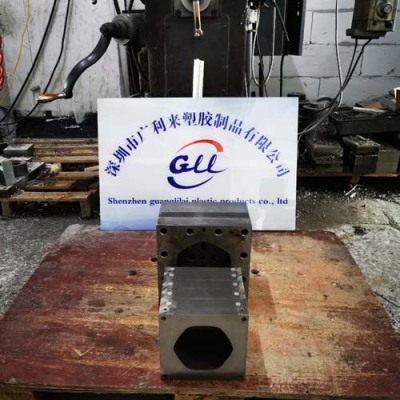

荆州塑胶挤出模具安装图
模具的调整方法如下:空对模:生产前把模具调整好，用肉眼把模芯与模套间距离或间隙调整均匀，然后把对模螺钉拧紧。跑胶对模:塑料塑化好后，调整对模螺钉，根据模口出胶圆周方向的多少，一面跑胶，一面调整，调整时应先松动薄处螺钉，再拧紧跑胶厚的螺钉；同时取样检查塑料厚度是否偏芯，直到调均匀为止，然后把对模螺钉分别拧紧。走线对模:适合小截面的电线电缆的调模。把导线穿过模芯，与牵引线接好，然后跑胶，进行微调。等胶跑好后，调整好螺杆和牵引速度，起车走线取样，然后停车，观察样品的塑料层厚度是否均匀，反复几次，直到调均匀为止，再把螺钉拧紧。
注射成型加工方式通常只适用于热塑料品的制品生产，用注射成型工艺生产的塑料制品十分广泛，从生活日用品到各类复杂的机械，电器、交通工具零件等都是用注射模具成型的，它是塑料制品生产中应用最广的一种加工方法。
荆州塑胶挤出模具安装图
按挤出机操作规程将挤出机的螺杆、机筒及模头进行加热，待温度升到设定温度后，须再保温10分钟左右方能开机，使得机器各部分温度趋于稳定。开机前一定要将模头各部分联接螺钉和螺栓趁热拧紧。在物料未被挤出之前，操作者不得站在口模的正前方，以螺栓或螺钉断裂而产生伤害事故。开始挤出时，螺杆转速宜用慢速，然后再逐渐加快，以启动时过载而损坏机件。开机时，先加少量物料，并保持加料均衡，加料时要密切注意扭矩等各种表值，待物料从模头口模挤出来并牵上牵引设备后，才能逐渐增加料量直至正常挤出。
