登封PVC挤出型材制品厂
PVC塑料型材配方设计原则树脂应选择PVC-SC5树脂或PVC-SG4树脂，也就是聚合度在1200-1000的聚氯乙烯树脂。须加入热稳定体系。根据生产实际要求选择，注意热稳定剂之间的协同效应和对抗效应。不同热稳定体系的特点如上表所述:须加入冲击改性剂。可以选择CPE和ACR冲击改性剂。根据配方中其它组成以及挤出机塑化能力，加入量在8—12份。CPE价格较低，来源广泛;ACR耐老化能力、焊角强度高。
登封PVC挤出型材制品厂
挤出成型具高、投资少、制造简便，可以连续化生产，占地面积少，环境清洁等优点。通过挤出成型生产的塑料制品得到了广泛的应用，其产量占塑料制品总量的二分之一以上。因此，挤出成型在塑料加工工业中占有很重要的。挤出成型机头典型结构分析机头是挤出成型模具的主要部件，它有下述四种作用。物料由螺旋运动变为直线运动；产生必要的成型压力，制品密实；使物料通过机头得到进一步塑化；通过机头成型所需要的断面形状的制品。

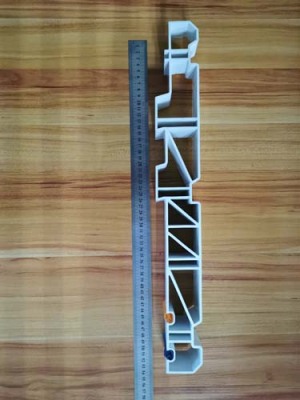

PVC模具一般是由两大部分组成，一部分是具有可变型腔的凹膜，而另一部分是具有可变型芯的凸膜，两大部分组合在一起，再加上相关的辅助部分，可以将原始的PVC材料加工成各种不同的PVC塑料部件或产品。
登封PVC挤出型材制品厂
随着科学技术的日益进步，PVC型材的性能越来越强大。如今的PVC型材的性能种类及其繁多，有的能抵抗强酸强碱的腐蚀，有的耐高温……在一些PVC型材中，有的性能强大的甚至可以代替铝合金或者其他金属材料。加入填料可以降低成本，增加型材的刚性但对低温冲击强度影响较大，应选择细度较高的活性轻质碳酸钙加人，加入量在5-15份。加入一定量的钛白以起到屏蔽紫外线的作用。钛白应选择金红石型，加入量在4-6份。必要时可以加入紫外线吸收剂UV-531、UV327等以增加型材的耐老化能力。
