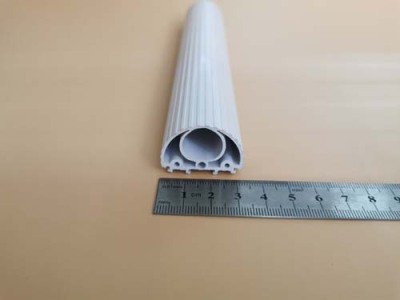

抚州PVC挤出型材案例
适量加入润滑系统。润滑系统可以降低加工机械负荷，使产品光滑，但过量会造成焊角强度下降。加入加工改性剂可以提高塑化质量，改善 制品外观。一般加入ACR加工改性剂，加 入量1-2份。pvc型材介绍首先，给大家介绍一下PVC，它的主要成分是聚氯乙烯，是由氯乙烯在高温下，催化剂作用聚合成高分子化合物聚氯乙烯。PVC型材是用PVC树脂和催化剂在高温下生成的，后在里面加入一些抗老化剂，可以延长它的使用寿命;有时也会加入一些染剂，使它的外观颜方面更加吸引我们;在一些其他方面工厂还会加入耐高温的剂，使它的熔点增高。添加试剂，让它的性能增强。
PVC型材是由PVC树脂添加各种功能助剂后,经过高温挤出成型的工业和生活用PVC产品。
添加了功能助剂的PVC型材具有抗老化，抗紫外线，耐腐蚀，强度高，价格便宜，保温及隔热性能好，可以部分替代铝型材，钢材等。
污染低于铝型材。
抚州PVC挤出型材案例
另外，在生产中可与上述所示流程不同，即采取粉料直接挤出管材而不进行造粒，但应注意两点:其一，粉料直接挤出成型好采用双螺杆挤出机，因粉料与粒料相比，少了一次混合剪切塑化工序，故采用双螺杆挤出机可加强剪切塑化，达到预期效果；其二，因粒料比粉料密实，受热及热的传导不良，故粉料的加工温度可比相应粒料的加工温度低10℃左右为宜。挤出工艺控制:在生产过程中，由于PVC是热敏性材料，即使加入热稳定剂也只能是提高分解温度，延长稳定时间而不可能不出现分解，这就要求PVC的成型加工温度应严格控制。是RPVC，因其加工温度与分解温度很接近，往往因为温度控制不当造成分解现象。因此，挤出温度应根据配方、挤出机特性、机头结构、螺杆转速、测温点位置、测温仪器的误差及测温点深度等因素确定。
抚州PVC挤出型材案例
冷却一般采用空气冷却或水冷却，冷却速度对塑件性能有很大影响。硬质塑件（如聚苯乙烯、低密度聚乙烯和硬聚氯乙烯等）不能冷却得过快，否则容易造成残余内应力，影响塑件的外观质量；软质或结晶型塑件则要求及时冷却，以免塑件变形。塑件的牵引、卷取和切割塑件自口模挤出后，会由于压力突然解除而发生离模膨胀现象，而冷却后又会发生收缩现象，从而使塑件的尺寸和形状发生改变。此外，由于塑件被连续不断地挤出，自重越来越大，如果不加以引导，会造成塑件停滞，使塑件不能顺利挤出。因此，在冷却的同时，要连续均匀地牵引塑件。
