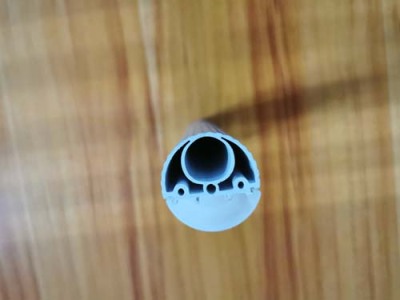

铜仁PVC型材出口公司
塑料制品泽均匀。PVC塑料颗粒料中含空气剂挥发物较少，使塑料制品不易产生气泡。PVC塑料颗粒料对挤出机和生产环境。聚氯乙烯(PVC)通过聚合氯乙烯(VC)单体制备的线性热塑性合成树脂。主要生产方法是以乙烯为原料，氯气合成氯乙烯单体，然后在二氧化物、偶氮化合物的引发下，按自由基机理聚合成聚氯乙烯，采用多的聚合方法是悬浮聚合，该方法生产的PVC树脂约占树脂产量90%左右。

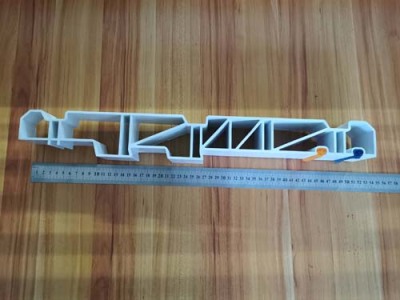

铜仁PVC型材出口公司
穿线管发黄:稳定剂不足，温度高了或不耐温，塑化过了。发红:可能是折光问题，也可能是塑化过了。发脆:润滑多了，外润滑大于内润滑。PVC管出料时，时快时慢，因为外润滑多了，同时导致电流不稳 想要提高热稳定性建议使用我公司的HK-8201（熔点高，不挥发，不析出）单螺杆或钙粉过多就造粒。产品内壁不光滑的原因 外润滑少了，内外润滑不均匀。电流不稳的原因 润滑问题（多了）
PVC材料是一种非结晶性材料。PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、料、抗冲击剂及其它添加剂。PVC材料具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。
铜仁PVC型材出口公司
牵引速率 牵引速率直接影响管材生产的产量，同时影响管材壁厚，牵引速率不稳定会使管径出现忽大忽小的现象。牵引速度应与管材的挤出速率密切配合。正常生产时，牵引速率应比挤出线速度稍快1%~10%。牵引速率愈慢，管壁愈厚，牵引速率愈快，管壁愈薄，还会使管材纵向收缩率增加，内应力增大，从而影响管材尺寸、合格率及使用效果。生产中调节牵引速率可用以下简单方法，将挤出的管材放于牵引履带内，但履带不夹紧管材，观察履带与管材线速率差，若牵引速率比挤出速率慢，应调节加快到壁厚符合要求为止。
