天津塑胶挤出模具研制
举例说明模具的选配:生产光缆外护套，其型号为GYTS-24芯，规格为1.85mm×5 ，加强件直径1.45mm。该光缆成缆后直径为9.1mm，护套标称厚度为1.8mm，取模芯嘴壁厚为0.8mm。 模芯孔径 D1＝d＋e1 ＝5.15+2≈7.0mm 模套孔径 D2＝D1＋2δ＋2△＋e2＝8.0＋2×0.8＋2×1.8＋1≈14.0mm选配模具的经验8mm以下缆芯的配模，要用缆芯试验模芯，以缆芯通过模芯为宜。不要过大，否则将产生倒胶现象。
天津塑胶挤出模具研制
推板:它的主要作用是在开模时将产品从模具中脱出。动模固定板:它的主要作用是和a板一起成型产品。垫板:它的作用是加强a板的强度和固定a板上的一些零件。垫块:模脚，方铁等。它的作用是让顶板有的活动空间。顶板:它的主要作用是固定顶针并在开模时通过注射机的顶杆推动顶针。动模座板:下夹板，底板等。它的主要作用是将后模固定在上面。导柱和导套:它们的主要作用是起导向作用，使前后模可以顺利完成的动作。
层压成型。用或不用粘结剂，借加热、加压把相同或不相同材料的两层或多层结合为整体的方法。
层压成型常用层压机操作，这种压机的动压板和定压板之间装有多层可浮动热压板。
层压成型常用的增强材料有棉布、玻璃布、纸张、石棉布等，树脂有酚醛、环氧、不饱和聚酯以及某些热塑性树脂。
天津塑胶挤出模具研制

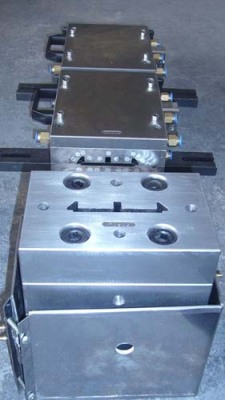

定型模及水箱的安装将定型模吊装到定型台后（注意把手靠操作面），先用目侧法调整定型模的纵向轴线与定型台相应中心线一致，再通过定型台上的T型螺钉将定型模上的底板（件1）与定型台紧固。水箱同定型台的联接与定型模一样；水箱与定型模之间用定位柱（件3）定位，并用M10X120螺栓及M10螺母通过底板相互联接。调整M10螺母，确保水箱板密封胶条与定型模相应端面吻合。按定型模结构示意图分别接上气接头、进水接头。水、气接头设置的一般原则是:靠每节定型模的前端一般为进水接头（垫片为兰），中间为气接头（垫片为黑），未端为出水接头（垫片为红）。如果机床的水接头数量不够，可考虑将中间几节定型模的进出水用水管串接。
