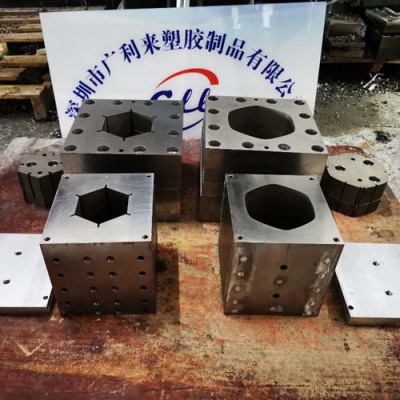

舟山塑胶挤出模具样品
定型冷却装置:注意﹙托轮、喷淋头、水箱定期清理﹚管子挤出口模时，具有相当高的温度，为将挤出的产品定型稳定下来，得到我们所需要的产品截面形状，尺寸，光亮的表面，挤出管坯马上经定型冷却装置处理。我们有采用的定径方法:外径定径真空负压法，它的特点是操作方便，废料少，但管径大时，抽真空吸力控制其圆度，小口径管材采用浸浴冷却，因水槽中浮力较大，易发生弯曲，故大口径。管材采用喷淋水冷却，喷淋水管一般为四根，均匀分布在管子四周，靠定径套一端喷水较密。

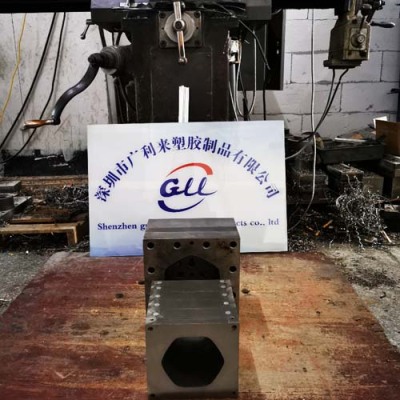

舟山塑胶挤出模具样品
定径套长度取决于管材尺寸，塑料性能管坯温度，挤出速度冷却效率及热传导性能，对于直径小于300㎜的PVC－U管材，其定径套长度为管径的3-6倍。定径套直径:对于外定径的定径套内径比口模内径大0.8%～1.2%。定径套锥度；通常定径套的出口直径应比直径略小，使用带锥的定径套，可使管子与定径套内壁形成较大面积接触，从而了管材的冷却效果及外观质量。孔眼直径0.4-1㎜沟槽直径0.8-1㎜
塑料挤出模具系生产具有连续形状的塑料型材制品的模具 ，也叫挤塑模具、挤出成型机头或模头。
挤压式模具的模芯没有管状承径部分，模芯缩在模套承径后面。熔融的塑料（以下简称料流）是靠压力通过模套实现最后定型的，挤出的塑料层结构紧密，外表平整。
舟山塑胶挤出模具样品
开始牵引时，定型模与模头应有一定的距离以便于牵引。将水路打开（注意不可将水浇到模头，否则会引起模头出料失常而导致断料或堵模），形状复杂空腔较小及一模多腔型材需将定型模的盖板打开；在确认挤出物料塑化正常后，通过已设置好的牵引绳将物料牵至牵引机上。缩短定型台与模头之间的距离，盖上盖板，启动真空泵，待挤出速度与牵引速度基本平衡时，观察型材至正常挤出后再将定型台与模头距离缩到理想值。若发现型坯在定型模入口端不成形或内筋粘附于型材内腔面时，可用尖头工具在首节定型模入口端型坯不成形部位或内筋部位戳数个小洞，使小腔体与大气贯通，型坯进定型模时呈开放式，便于形成负压，促使型坯紧紧贴附于定型模的模壁。
