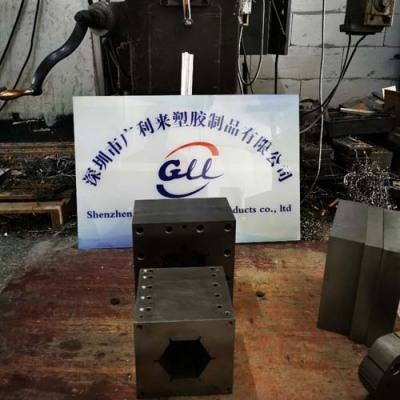

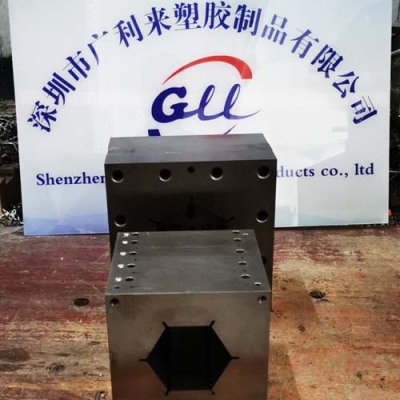

塑胶挤出模具
“模具是工业之母”这句话大家已经耳熟能详﹐模具的重要性日益被人们所认识﹐模具设计和模具制造技术取得了长足进步。
模具加工技术的革新﹐各种模具新材料的广泛应用﹐模具零部件的标淮化和专业化等﹐都迫使我们在设计上要更快﹐更淮的适应模具的发展。
速度的提升﹐要求设计段能够在3天左右就完成给后工段﹔精度的提升﹐要求在设计过程中考虑清楚各个零件的加工方法﹐尽量采用高精度且加工成本较低的加工方法。
精度和速度的提升是相铺相承的。速度的提高必然要求精度的提升﹔精度的提高必然带动速度的提升。
塑胶模具的基本结构
塑胶模具依总体功能结构可分为﹕导向系统﹑支承系统﹑成型零件系统﹑浇注系统﹑冷却系统﹑顶出系统﹑排气系统。
定义﹕模具中从注射机喷嘴开始到型腔为止的塑料流动通道。其由主流道﹑分流道﹑浇口及令料穴组成。
橡胶挤出模具的设计与模压模具有明显的不同。对于橡胶模压模具，胶料是在模具型腔的固定包容和限制下被硫化定形，因此其制品形状与模腔的形态完全吻合，只要设计缩比正确，就能得到合格的模压制品。
与此相反，挤出模具的口型断面形状与挤出后最终得到的橡胶制品断面形状不相同，甚至有很大不同，其原因是橡胶挤出制品的硫化是在开放的微波（或其它硫化方式）硫化生产线上完成的。
然后是所料挤出模，
当今市场上出售的塑料制品中，挤出成形制品的种类日益增多。塑料管材、板材、薄膜和异形材等已在应用中占有非常重要的地位。
挤出成形是对粉末状或粒状原材料加热和熔融之后用挤压方法赋形，然后进行冷却固化的连续成形方法。故挤出成形装置必须具有熔融、赋形和固化这三种功能。
熔融功能由挤出机来承担，赋形功能由挤出模具和整形模具来承担，固化功能则由整形模具和冷却模具来承担。作为完整的挤出装置，为了对挤出物进行整理还需设置牵引机、切断机和卷曲机等辅助装置。
挤出物外观和品质的好坏，在很大程度上取决于模具的品质。此外，挤出机向模具中输送熔料的均匀程度和熔料在模具内的混合过程对挤出物的品质也会产生影响。对于各种各样断面形状的挤出物，一般沿挤出方向为同一形状的断面，但在某些特殊情况下，在模具后部设置特殊装置或采用特殊的操作方法可改变其断面形状。如:压花或吹塑成形。
近年来，除了单一材料挤出成形之外，又有多种塑料在模具内或模具外作为一体挤出成形的共挤出成形法。还开发了与铝、铁、木料等其它材料共挤出成形工艺，使挤出模具的结构也日益复杂化。
在挤出成形装置中占有重要地位的模具，由螺杆以3MPa一30MPa的压力连续对它供给熔料，并由模具使熔料形成所需断面形状的挤出物。此过程是从圆柱形料筒中送出的圆形断面熔料通过联接器进人具有圆形或矩形人口的模具中，在模具中改变形状以后即从模具终端的缝隙中挤出所需断面形状的挤出物。为此，从圆形或矩形人口到变为接近于成形物断面形状的出口部分缝隙之间的模具内熔料流动路径，需进行保证此变化过程顺畅和无滞留部位的流线形设计。
此外，由于所用塑料熔融物为非牛顿流体，所以在具有粘性特性的同时，还有弹性特性，因此对熔料流动的特性必须充分考虑弹性所起的作用。
塑胶挤出模具
