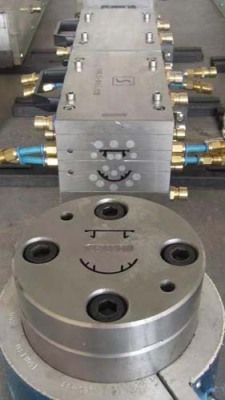

盘锦塑胶挤出模具安装图
螺旋角:指螺纹与螺杆截面之间的夹角，随θ增大，产能提高但剪切减小，θ介于10°-30°之间，θ＝30°适用于粉料，θ＝15°适用于方块料，θ＝17°适用于圆柱料，在均化段θ＝30°时挤出产率高，出于机械加工的方便，取Ds＝ls，则θ＝17.7°为常用螺杆。螺纹棱部宽E:太小漏流增加，产量降低，E大动力消耗大，一般取E＝0.08－0.12Ds。螺杆间隙δ:其大小直接影响挤出机的生产能力和物料的塑化，δ＝0.1－0.65㎜为宜，大螺杆δ＝0.002Ds,小:δ＝0.005Ds。
盘锦塑胶挤出模具安装图
挤管式模具主要用于光缆外护层的挤制，配模的依据主要是挤出塑料的拉伸比DDR和拉伸平衡比DRB。DD:内外模内经；DT: 内模外经；dc :缆芯外经；db:光缆护套外径拉伸比（K）=(DD2-DT2)/(db2-dc2)拉伸平衡比（S）=(DD/db)/(DT/dc)拉伸比K的选取:不同塑料一般不一样，拉伸比一般根据塑料熔融状态下的粘度、流动性及用途的不同，拉伸比也不同。选的过大或过小都会严重影响挤塑质量，过大可能导致脱胶，而过小挤制表面不光。
注射成型加工方式通常只适用于热塑料品的制品生产，用注射成型工艺生产的塑料制品十分广泛，从生活日用品到各类复杂的机械，电器、交通工具零件等都是用注射模具成型的，它是塑料制品生产中应用最广的一种加工方法。
盘锦塑胶挤出模具安装图
举例说明模具的选配:生产光缆外护套，其型号为GYTS-24芯，规格为1.85mm×5 ，加强件直径1.45mm。该光缆成缆后直径为9.1mm，护套标称厚度为1.8mm，取模芯嘴壁厚为0.8mm。 模芯孔径 D1＝d＋e1 ＝5.15+2≈7.0mm 模套孔径 D2＝D1＋2δ＋2△＋e2＝8.0＋2×0.8＋2×1.8＋1≈14.0mm选配模具的经验8mm以下缆芯的配模，要用缆芯试验模芯，以缆芯通过模芯为宜。不要过大，否则将产生倒胶现象。
